成像可见光学镜头
在某些科研仪器或者装置中，需要在狭小空间中布置高质量的成像系统收集特定区域内的快速荧光或者暗弱光能量，这些狭小空间不足以容纳直管光学系统，故需要设计转折光路。转折元件的布置不可避免地增加光学系统的复杂性。
该产品解决了以下两个主要难点：设计了能够在狭小空间布置的镜头；前置入瞳设计保证了光学系统能通过小孔观察成像区域；
VL-F55-D60远心镜头主要技术要求
|
序号 |
项目 |
技术要求 |
备注 |
|
1 |
工作波段 |
475-665nm |
-- |
|
2 |
观测区域全高 |
Ф180mm |
-- |
|
3 |
物方距离 |
430mm |
-- |
|
4 |
像面大小 |
22mm |
-- |
|
5 |
像方数值孔径 |
0.2NA |
-- |
|
6 |
入瞳位置 |
前置 |
-- |
|
7 |
入瞳直径 |
20mm |
-- |
|
8 |
光学元件距离入瞳位置 |
30mm |
-- |
|
9 |
总透过率 |
大于90% |
-- |
|
10 |
成像质量 |
MTF≥0.3@51lb/mm |
-- |
|
11 |
其他要求 |
光路需进行转折 |
-- |

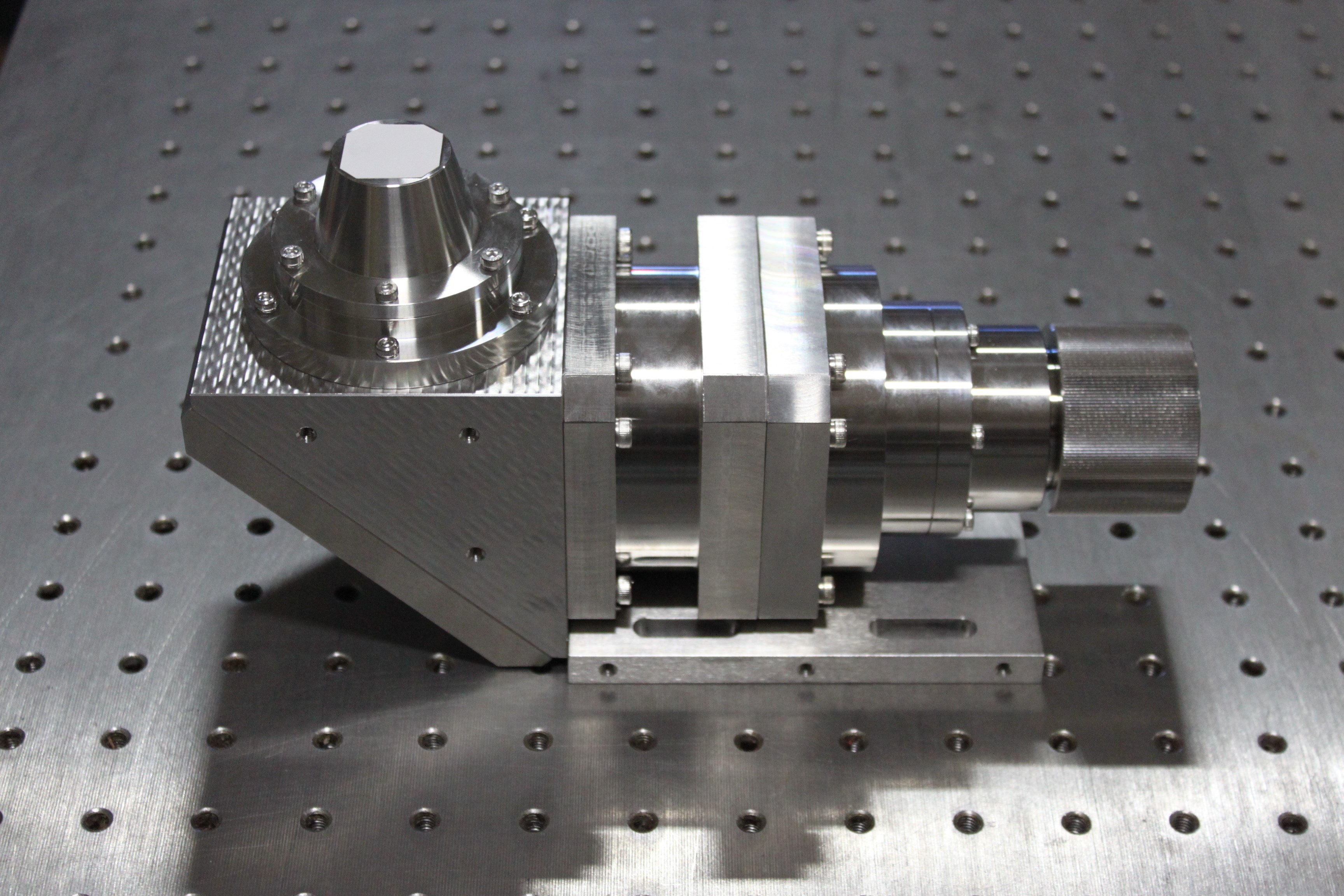

VL-F30-D60远心镜头
VL-F30-D60远心镜头
从安装底板到镜头顶端高130mm，水平部分长度242mm，水平部分横截面为80×80mm。
3 主要特点
l 光轴转折设计，适用于空间狭小不足以容纳直管光学系统的场合。
l 采用全反射设计，使用全反射棱镜转折光路，极大降低了反射面变形风险。
l 超大像面设计，适用于各种探测器。
l 像方远心设计，可以将像面耦合到光纤探测器阵列中传输和输出。
l 全无磁不锈钢结构。
l 前置入瞳设计，避免光学表面严重污染。
